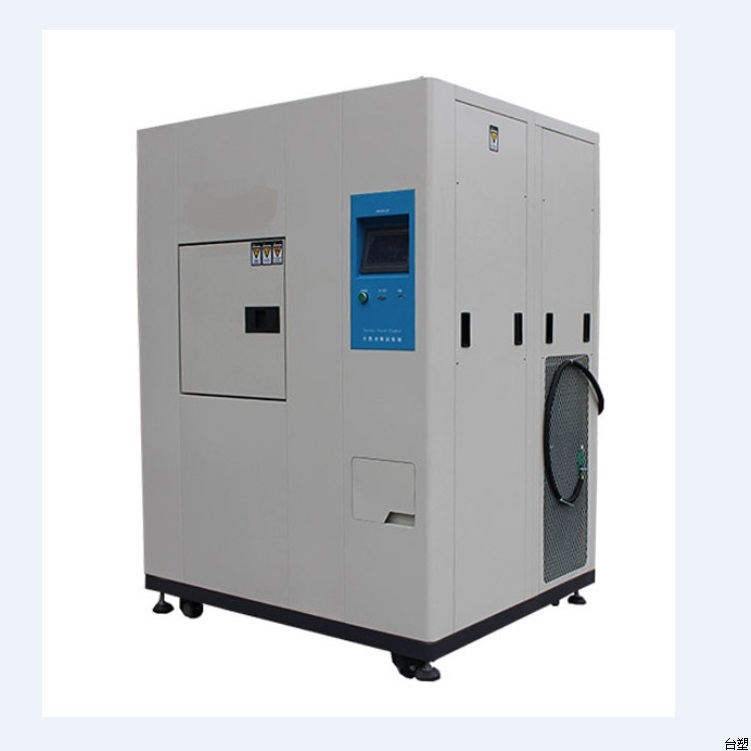

TS-RT40-27LA 冷热冲击试验箱

设备所满足的标准：

中国国家标准,GB/T 2423.1-2001 低温试验方法；
中国国家标准,GB/T 2423.2-2001 高温 试验方法；
中国国家标准,GB/T2423.22-2001温度变化试验；
GJB150.5-86温度冲击试验；
GJB360.7-87温度冲击试验；
GJB367.2-87 405温度冲击试验。

一、控制方式与特色︰

   利用低温及高温蓄冷热储存槽，依动作需要打开DAPER，达到快速冲击效果；平衡调温控制系统(BTC)，以P.I.D.方式控制SSR，使系统之加热量等于热损耗量，故能长期稳定使用。

性能︰风冷式常温在25℃，空载时

1.1试验槽温度使用范围：-40℃~+105℃

1.2高温槽温度设定范围：+60℃~+160℃

     高温槽升温时间：RT(室温)～+160℃ 约50min(室温在10~30℃时)

1.3低温槽温度设定范围：-55℃~-10℃

     低温槽降温时间：RT(室温)～-55℃约65min(室温在10~30℃时)

1.4温度波动度：≤±1.0℃

1.5温度偏差：≤±2.0℃

1.6温度恢复时间：≤5分钟(塑胶IC负载2.5KG)

1.7高低温暴露时间：30分钟以上

二、冷热冲击试验箱结构及材质

2.1内箱材质：不锈钢板(SUS #304)

2.2外箱材质：不锈钢板(SUS #304) 或高级电解板静电喷涂烤漆

2.3保温材质：高温槽：24k玻璃棉

               低温槽：聚胺脂硬质发泡+玻璃棉

2.4 加热器：鳍片式散热管镍铬合金U型高效加热器，自动演算高精确

度PID+SSR控制（演算周期：1～4S可设），使其热损耗量与加热量

相当，故比传统ON/OFF控制省电约10%

2.5送风循环系统：

      2.5.1台制马达2台附不锈钢加长轴心

      2.5.2多翼式扇叶(SIROCCO FAN)

2.5.3台制离心排风机一台

 2.6箱门：单片门，左开

      2.6.1平面把手

    2.6.2后钮：SUS #304

 2.7温度冲击执行机构：

    采用日本SMC全套原装进口气动元件，可靠性高，设备运行稳定

三、冷冻系统：

3.1压缩机: 制冷压缩机采用两台法国泰康低温压缩机组成复叠式制冷系统。泰康压缩机具有结构紧凑，振动、噪声小，能效比高，低温工况制冷量大等特点, 优化设计的并联系统有利于降低运行费用，增加可靠性。

3.2冷媒: 环保冷媒R404A+R23

3.3冷凝器: 鳍片式风冷型冷凝器

3.4蒸发器: 鳍片式多段式自动负载容量调整

   3.5其他附件: 板式换热器，干燥剂，油分离器，冷媒流量阀，修理阀

3.6膨胀系统: 容量自动控制节流降压之冷冻系统，采用多回路控制，针对不同温度点采用不同的自动膨胀阀来控制冷媒流量，从而达到精确控温降低能耗。

3.7特殊设计之防蒸发器结霜装置

四、冷热冲击试验箱控制系统：

4.1 控制器：原装进口彩色液晶显示触控式控制中文显示，广视角,高对比附背光功能之大型LCD显示器

     4.1.1控制器规格：

           .温度范围：-100～300℃

          ．温度分辨率：0.1℃

          ．具有高温槽、低温槽及测试槽温度设定显示功能

          ．入力：T型热电偶

          ．双组PID自动演算

     4.1.2画面显示功能

          ．采用图控软件画面对谈式，荧幕直接触摸选项，包括开机设定

曲线显示、循环程序、显示画面、辅助设定

          ．可显示目前执行状态、温度设定值、时间设定值、剩余时间剩

余循环次数

           ．温度程序设定以图形曲线显示，具实时显示程序曲线执行功能

          ．中文显示故障状态及说明故障排除方法

     4.1.3程序容量及控制功能：

          ．可使用的程序量：最大10组

          ．可重复执行命令：每一个命令可9999次

          ．时间设定0～9999Hr59min

          ．具RS-232通讯界面

          ．具有预约啓动功能

          ．化霜温度、时间、循环次数均可设定

          ．时间讯号：３组

          ．故障停机模式：停机、冷起、热起三种模式可选

4.2 安全装置：当试验箱发生故障时提供以下安全保护，并发出声光报警

4.3人身安全防护

4.3.1漏电断路器；

4.4设备安全防护

4.4.1 超温保护器

4.4.2 过零点闸流体功率控制器

4.4.3 加热空焚防止保护器

4.5.4 欠相逆相保护开关

        4.5.5 压缩机高压保护开关

4.5.6 压缩机过热保护开关

4.5.7 压缩机过电流保护开关
4.5.8 无熔丝开关

4.5.9 陶磁快速保险丝

        4.5.10 线路保险丝及全护套式端子

4.5.11 蜂鸣器

 4.6:产品安全防护

4.6.1  独立超温保护系统:当试验室温度超过设定值时切断加热电源，并发出声光报警

4.7测温体：原装进口一级T型热电偶3只 ，分别感应高温槽，低温槽和

试验操之温度，反应灵敏，测试准确。

五、标准配置：

5.1　测试孔: 机体左侧ψ50mm孔1只附不锈钢孔盖1只，硅胶塞头1只.       5.2　超温保护器：四位LED数显微电脑控制器，防止试品因温度过高或过

低而被破坏，确保产品安全

5.3  日本进口SMC三点组合式调压阀门

5.4  急停开关一只

5.5  不锈钢SUS #304置物架2片

5.6．备用保险丝一套

5.7  控制器使用说明书一套，操作说明书一套，测试报告一份

六、其他要求：

无

七、冷热冲击试验箱周围环境：

7.1可容许使用温度范围0~35℃

7.2性能保证范围：5~35℃

7.3 相对湿度：不大于85%

7.4大气压：86～106Kpa

7.5周围无强烈振动

7.6无阳光直接照射或其他热源直接照射

以上为标准机型的参数，如果您有特殊要求，我们会按照您的要求给您设计最适合的方案。
