橡胶是一种具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状。

橡胶回弹性是橡胶受力变形中可恢复的弹性变形大小的一种表征手段。 橡胶分子间的相互作用会妨碍分子链段运动，作用于橡胶分子上的力一部分用于克服分子间的黏性阻力，另一部分使分子链变形，它们构成了橡胶的黏弹性。所以橡胶既有高弹性，又有黏性。



1、伸长率大，永久变形小的橡胶，弹性好。

2、分子量大的橡胶弹性好。

3、分子量分布窄的橡胶弹性好。

4、分子链柔顺性好的橡胶弹性好。

5、橡胶结晶后使弹性变差。

6、分子间的作用力大，使弹性有所降低（如丁苯橡胶、丁腈橡胶）

7、各橡胶（未填料）的回弹性顺序如下：BR——NR——EPDM——NBR-18——SBR——NBR-26——CR——NBR-40——IIR——ACM

8、弹性随交联密度的增加出现最大值。多硫键有较好的弹性。

9、用高硫配效力低的促进剂有较好的弹性。

10、噻唑和次磺酰胺类促进剂有较好的弹性。

11、对于NBR，DCP无硫硫化体系回弹性比常规硫化体系的高。

12、对于NR，采用半有效硫化体系的硫化胶弹性最好。其次是普通、有效硫化体系。

13、提高含胶率是提高回弹性最有效的办法。

14、加入粒径小、表面活性大、结构度高的填料使橡胶的回弹性降低。

15、胶料的弹性随填料用量的增加而降低。不过碳酸钙、陶土用量不超过30份时对弹性影响不大。

16、软化剂使橡胶的弹性降低（EPDM除外）www.rongzhiyi.com

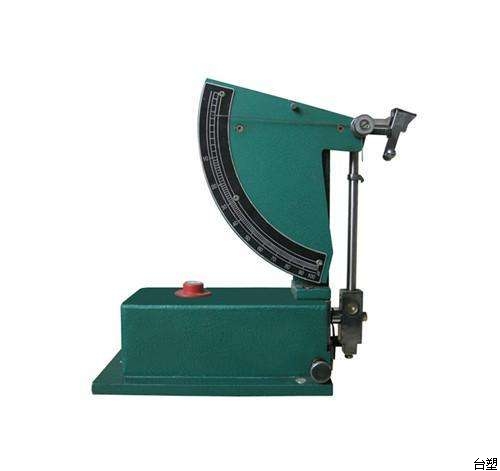

GB/T 1681—1991硫化橡胶回弹性的测定

ISO 4662:1986硫化橡胶回弹性的测定

ASTM D1054-2002用回跳摆锤法测定橡胶弹性的实验方法

JIS K6255:1996硫化橡胶及热塑性橡胶的回弹性试验方法

DIN 53512-2000硫化橡胶回弹性的测定
