东莞市台塑仪器设备有限公司
Add:中国*广东省东莞市万江区简沙洲振丰工业园


TEL:+86-0769-23179907
FAX:+86-0769-23882121
Mobile:18988728701
E-mail:dgshiyanji@163.com
http://www.rongzhiyi.com

首页 > 塑胶热性能 > 文章内容

熔融指数单位与计算公式

作者:jiuxing 日期:2014/10/29 10:25:01 信息来源:东莞台塑仪器

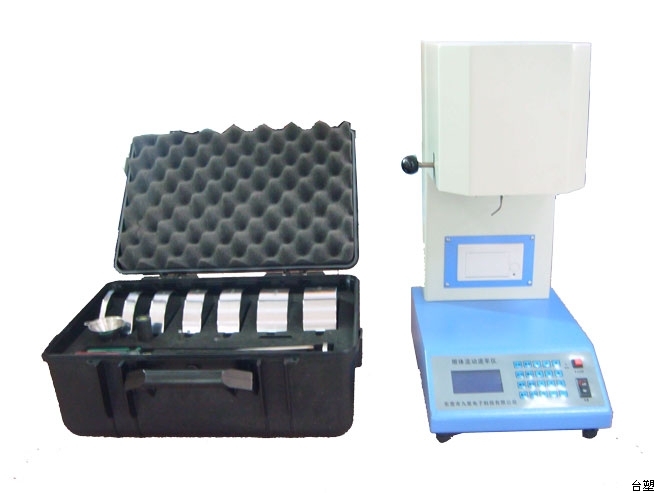

熔融指数单位与计算公式:

MFI值/melt flow index:即为分子量流动与剪切速率之间的关系。

熔体流动指数值国际通用单位是:g/10min;意思即为每10分钟流出多少克?就是指塑胶在熔融状态下,600秒时间挤出来的量,

熔体(质量)流动速率仪用MFR表示,单位为:克/10分钟(g/min)公式表示:MFR(θ、mnom )
                       =tref  .m/t
式中: θ——  试验温度
          mnom—  标称负荷Kg
           m ——  切断的平均质量g
          tref ——  参比时间(10min), S ( 600s )
           t  ——  切断的时间间隔s
举例1:一组塑料试样,每10秒钟切取一段,每段重量的结果是:0.102克、0.103克、0.103克、0.104克、0.106克、0.108克.

取平均值m =(0.102+0.103+0.103+0.104+0.106+0.108)÷6=0.104克(10秒流量的平均值)
代入公式:MFR=600×0.104/10=6.240(克/10分钟)
MI值=6.240g/10min



举例2:一组塑料试样,若每30秒钟切取一段,每段重量的结果是:0.20克、0.21克、0.23克、0.24克、0.26克、0.28克.

取平均值m =(0.20克+0.21克+0.23克+0.24克+0.26克+0.28克.)÷6=0.236克(30秒流量的平均值)
代入公式:MFR=600×0.236/30=4.720(克/10分钟)
MI值=4.720g/10min

想了解更多关于熔指仪的技术文章请关注收藏本站:www.rongzhiyi.com

本文地址:http://www.rongzhiyi.com/sjrxn/281.html
