电子拉力试验机广泛应用于各类五金、金属、橡塑料、鞋业、皮革、服装、纺织、绝缘体、电线电缆、端子等各类材料，测试其拉伸、撕裂、剥离、抗压、弯曲抗剪力、三点抗折等各项物性测试性能。

一、电子拉力试验机测试准备：

　　1.试样的数量、尺寸及切取不问按有关技术条件规定，例如每批铆钉中取不少于6个试样、每盘线材两端0.5m处取3个试样、凡在零件或其他金属制品上切取试样时，每一部位每一取向的试样数量不少于3个。
　　2.另外规定，对于直径大于6mm的线材，可加工成直径不大于6mm的试样进行试验。线材稍有弯曲可在木垫上用木槌轻敲校直，但在校直过程中应尽量将加工硬化对性能的影响减到最低。试样表面应光滑，无损伤、锈蚀等缺陷。

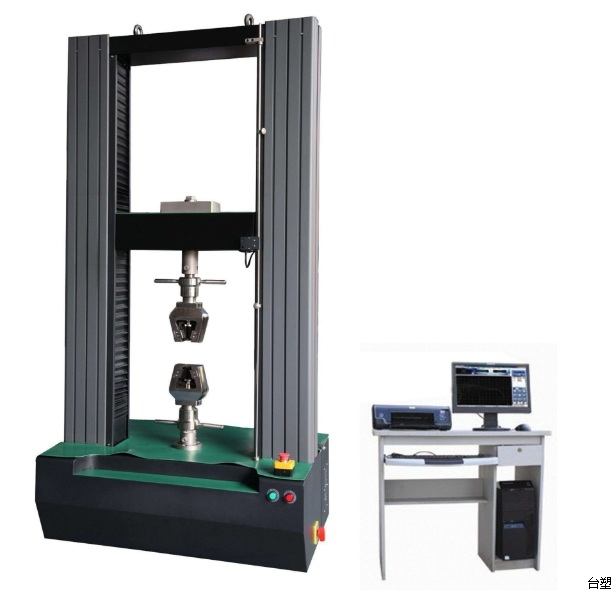

　　3.此次电子拉力试验机采用万能材料拉力试验机进行试验，整机精度可达0.5级，夹具的中心线与试验机的加力轴线一致，加力连续、平稳、无振动，完全符合GBT 6400-2007的设备要求。
　　4.夹具采用双剪夹具，并且剪切和支撑作用材料采用高强度合金。剪切圈、支撑圈表面光滑，粗糙度最大值为1.6μm，刀口锐利、无缺损，厚度为1.3d~3.0d。

　　
二、电子拉力试验机具体操作如下：

　　1、室温试验再10℃~35℃范围内进行，高温试验再规定温度下进行。
　　2、高温试样在试样上用一支热电偶直接测量试样中部温度，试验过程中的温度偏差符合GB/T 4338的要求。
　　3、电子拉力试验机剪切试验速度不大于5mm/min。www.rongzhiyi.com
　　4、高温试验试样加热到试验温度的时间不大于1h，保温时间为15min~30min，然后施加试验力，记录剪切时的最大试验力，并按相关公式计算抗剪强度。
　　5、剪断后，如试样发生弯曲，或端口出血楔形、椭圆形等剪切截面，则试验结果无线，应重新取样进行试验。
　　6、根据相关实验数据整理试验报告。
