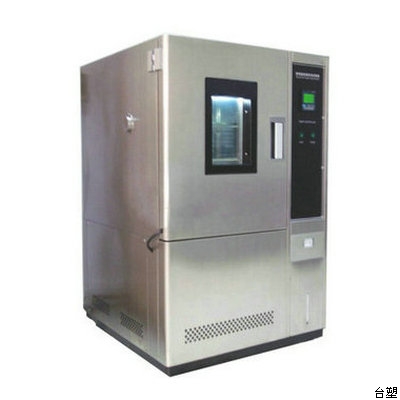

恒温恒湿试验箱

一、控制方式与特色：

平衡调温调湿控制系统(BTHC)，以P.I.D.方式控制SSR，使系统之加热加湿量等于湿热损耗量，故能长期稳定的使用。

二、性能：
指气冷式在室温20℃，或水冷式水温在25℃，空载时
1.1温度范围（任选）：
                              RT+10℃ ～ +150℃
                               0℃ ～ +150℃
                             -20℃ ～ +150℃
                            -40℃ ～ +150℃
                            -60℃ ～ +150℃
                            -70℃ ～ +150℃
1.2温度波动度：±0.5℃
1.3温度偏差：≤±2℃
1.4温度最低极限： -20℃
1.5升温时间：由+20℃升至+150℃约需35分钟(空载时)
1.6降温时间：由+20℃降至-20℃约需35分钟(空载时)
1.7湿度范围：20%～95%R.H.
1.8湿度波动度：±2.5%R.H.
1.9湿度偏差：≤±3%
1.10温湿度控制范围：

三、结构及材质：


2.1内箱材质:不锈钢板(SUS #304 1.0mm厚)
2.2外箱材质: 电解钢板喷塑 ( 1.0mm厚)
2.3保温材质:硬质Polyurethane发泡及玻璃棉
2.4送风循环系统:
2.4.1 25W馬達，1只.
            2.4.2不锈钢加长轴心
            2.4.3多翼式扇叶(SIRCCO FAN)
2.4.4双向可调百叶，确保试验箱内温度分布均匀
2.5箱门: 单片门，左开，把手在右手边
            2.5.1平面嵌入式把手
            2.5.2后钮:SUS #304
 四、冷冻系统：
      3.1压缩机:法国原装进口全密式压缩机
3.2冷媒:环保冷媒R404A
      3.3冷凝器:鳍片式附散热马达
      3.4蒸发器:鳍片式多段式自动负载容量调整
      3.5其它附件:干燥剂，冷媒流量窗口，修理阀
3.6膨胀系统: 容量自动控制节流降压之冷冻系统，采用多回路控制，针对不同温度点采用不同的自动膨胀阀来控制冷媒流量，从而达到精确控温降低能耗。
五、控制系统：
　 4.1  可程序温湿度控制器:原装韩国进口“TEMI-880”彩色触摸式中英文控制器,
    4.1.1 控制器规格:
1、控制方式：平衡调温调湿控制系统（BTHC），以P.I.D控制SSR，使系统之加热加湿量等于热湿损耗量，故能长期稳定工作。
2、温湿控制器：原装韩国进口“TEMI-880”彩色触摸式中英文人机界面，数据与资料银幕显示交谈方式温湿度控制器，单点及可程控，银幕背光可调。
1分辨率： 0.01℃, 0.1%R.H
2温度范围: -99.9℃～+200℃
3 湿度范围:10%～99.9%R.H
4程序段数:具120组程序1200段记忆
5每个段可同时设定温度,湿度及时间,可重复运行999次
6具有定值计时停机和程序结束等功能
7程序运行具有待机,跳段,保持等功能
8具有预约起动和停机及故障提示功能
9 测温器:PT-100 2支
10各系统的主要组件配备有安全检知接口装置，当异常故障发生时，立即由屏幕显示        故障状态及切断电源。
11具有运行累积时间显示功能，可供机器运行时时间及参考用。
12程序运行SV值曲线视
4.2 加热加湿系统:
4.2.1 加热器: 鳍片式散热管镍铬合金U型高效加热器，自动演算高精确
度PID+SSR控制（演算周期：1～4S可设），使其热损耗量与加热量
相当，故比传统ON/OFF控制省电约10%
4.2.2 加湿器: UL形不锈钢电镀加热器，采用安全高效的饱和蒸气加湿系
统自动演算高精确度PID+SSR控制（演算周期：1～4S可设），使其
热损耗量与加热量相当，故比传统ON/OFF控制省电约10%
4.3 测温体: DIN规格A级ψ4.8mm SUS #304不锈钢制PT 100Ω2支
    4.4 安全装置:
      4.4.1 过零点闸流体功率控制器
4.4.2 空焚防止保护器
              4.4.3 欠相逆相保护开关
　　 4.4.4 压缩机高压保护开关
               4.4.5 压缩机过热保护开关
               4.4.6 压缩机过电流保护开关
               4.4.7 无熔丝开关
4.4.8 陶磁快速保险丝
              4.4.9线路保险丝及全护套式端子
4.4.10蜂鸣器
 六、标准配置:
      5.1 电源线6.0 mm2x4蕊，低阻抗橡胶电缆线2.5m长1条
      5.2 RS-232C通讯接口端子一个（9PIN）
5.3 不锈钢SUS #304方型冲孔钢板置物架2片
5.4 不锈钢可调整间距40mm置物架轨道2组
5.5 机体左侧ψ50mm测试孔1个附不锈钢孔盖1只,硅胶塞头1只。
5.6 标准测试用不织布5片
5.7 保险丝一套（易损件）
5.8 控制器使用说明书一套，操作说明书一套，测试报告一份
