普通橡胶压缩弹力计算
一.其压力与压缩线是非线性的
二.弹力的计算公式如下:
F=Sq=1999.16
F-----橡皮工作时的弹力kg
S-----橡皮的横断面积cm2kg188.6
q-----橡皮的单位弹力kg/cm210.6
三.橡皮的最大压缩量不能超过总高的35-45%,否则橡皮会压坏.
四.橡皮装在模具上时通常应预先压缩10-15%,所以橡皮的自由高度H为:
H=h/(0.25~0.3) 48.00
h-----为所需的工作行程cm12
五.橡皮高度应满足下式:
0.5≤H/D≤1.5H/D=0.857142857
D为橡皮外径cm56
若H/D＞1.5,应把橡皮分成若干段,并在橡皮之间垫上钢垫圈.

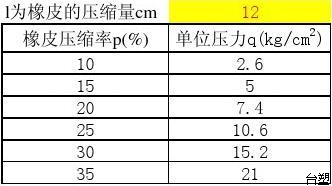

六.橡皮压缩率p和单位压力q的对应关系如下:
