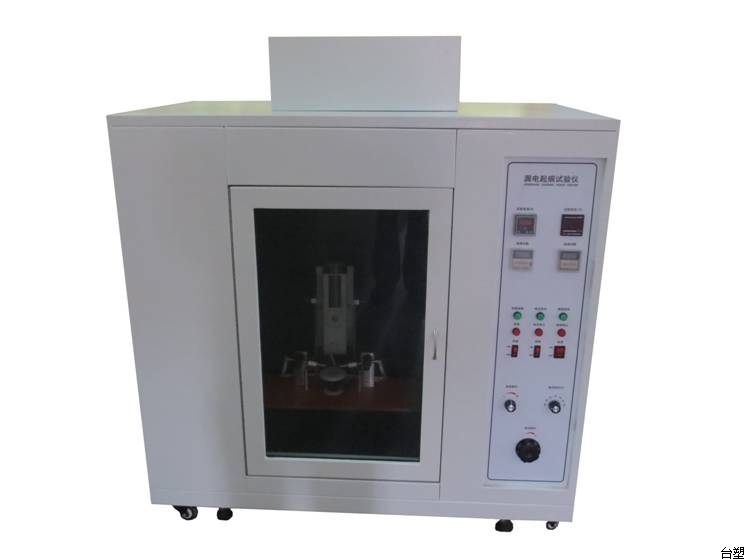

漏电起痕试验机的使用方法
一、漏电起痕试验机安装调试
1、开箱后,先去掉箱内防震泡沫和胶带、绑扎带等,试验机水平放置。
2、滴液针装正,使滴液能从电极中间滴落。
3、检查电极、重块的固定螺钉是否拧紧,如有松动,应按标准重新校正1.0±0.5N并将重块固定。
二、漏电起痕试验机试验操作
1、将电源插头与AC220V电源接通。请配备稳压电源,调节试验电压和短路电流：
1.2先将“电流调节”旋钮调至最小，再按“电极短路”按钮，调节“电流调节”旋钮，使电流表指示为1.0±0.1A（调短路电流时，按“电极短路”按钮的时间不要超过2秒,按一下松一下，同时观察电流表,若短路电流大于0.5A时，按“电极短路”按钮时间超过2秒，继电器动作，电极断电，如果此时短路电流未调好，可按“停止”按钮复位，重新启动再调节，调完后按“停止”键复位）。
2、电极调节
在电极断电下，把试品置于托盘，两电极置于试品上，调节托盘高度，使两电极的支撑棒呈水平，电极之间为4±0.1mm。滴针尖离试品高度为30~40mm，见下图
3、调节滴液（在电极断电下）
3.1将试品移开，并将电极左右分开。将玻璃皿置于托盘上，用来接住针尖滴下的溶液。溶液按标准配制倒至滴液杯内。
3.2按“排液”按钮，排出一定的溶液，使滴液管内的空气排清。
3.3设定滴液时间间隔（30S）。
3.4设定滴液次数（50滴）。
4、试验
4.1将玻璃皿移开，放回试品到托盘上，并将两电极放到试品上，可用量规检查电极之间是否为4mm，然后关门，按“电压”按钮，并检查电压表电压是否符合试验电压，否则调节“电压调节”旋钮使电压达到试验值。
4.2按“滴液”按钮，试验开始。试品在试验期间如电流大于0.5A，连续时间超过2S，继电器动作自动切断电源并指示不合格。如出现试品起火燃烧也应人工终止试验（按“停止”按钮或切断电源）。
4.3更换试验样品时,务必将“电压”键停止.
5．试验结束
试验结束后，一定要排清滴液杯和滴液管内的溶液,然后换上清水连续排液，对电磁阀进行清洗，减小溶液对电磁阀的腐蚀。
